Cấu tạo máy phát điện & Nguyên lý máy phát điện diesel

Máy phát điện diesel là thiết bị chuyển đổi năng lượng cơ học thành điện năng, đóng vai trò quan trọng trong việc cung cấp điện dự phòng cho nhà xưởng, bệnh viện, công trình và hộ gia đình. Để sử dụng hiệu quả, việc hiểu rõ cấu tạo máy phát điện và nguyên lý máy phát điện diesel là điều cần thiết. Bài viết này sẽ giúp bạn nắm vững sơ đồ cấu tạo, chu trình hoạt động, cũng như sự khác biệt giữa máy diesel và máy xăng – từ đó lựa chọn dòng máy phù hợp với nhu cầu và ngân sách của mình.

Cấu tạo máy phát điện – Thành phần chính và chức năng từng bộ phận

Tổng quan cấu tạo máy phát điện và vai trò của từng bộ phận

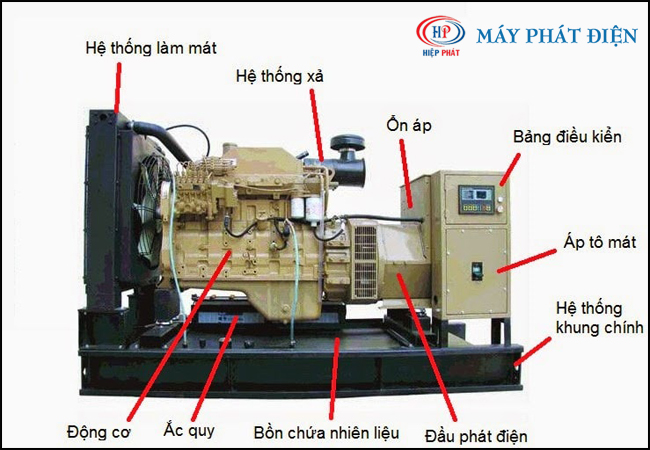

Một máy phát điện diesel được cấu tạo từ nhiều thành phần cơ khí và điện tử phối hợp chặt chẽ. Những bộ phận chính bao gồm:

• Động cơ (Engine): là nơi tạo ra năng lượng cơ học.

• Đầu phát (Alternator): chuyển đổi năng lượng cơ học thành điện năng.

• Hệ thống nhiên liệu: cung cấp dầu diesel cho động cơ.

• Hệ thống làm mát và xả: giúp máy hoạt động ổn định, tránh quá nhiệt.

• Bộ điều khiển (Control Panel): hiển thị thông số và điều khiển khởi động.

• Khung chống ồn và vỏ bảo vệ: giảm tiếng ồn và bảo vệ linh kiện bên trong.

Mỗi thành phần trong cấu tạo máy phát điện đều đóng vai trò quan trọng, giúp thiết bị hoạt động ổn định, bền bỉ trong mọi điều kiện.

Xem thêm: Máy phát điện Doosan

Sơ đồ cấu tạo máy phát điện diesel và nguyên lý dòng điện tạo ra

Sơ đồ cấu tạo máy phát điện diesel minh họa rõ mối quan hệ giữa động cơ, đầu phát và hệ thống điều khiển.
Quá trình tạo điện diễn ra như sau:

1. Động cơ đốt dầu diesel, piston chuyển động tạo lực cơ học.

2. Lực cơ học quay trục khuỷu, truyền đến rotor của đầu phát.

3. Khi rotor quay trong từ trường, nguyên lý cảm ứng điện từ (Faraday) tạo ra dòng điện xoay chiều.

4. Bộ chỉnh lưu chuyển dòng AC sang DC (nếu cần).

5. Bộ điều áp tự động (AVR) ổn định điện áp đầu ra.

Nhờ cơ chế này, máy phát điện diesel có thể tạo ra nguồn điện ổn định và mạnh mẽ, phù hợp cho cả thiết bị dân dụng và công nghiệp.

Xem thêm: Máy phát điện Honđa

Cấu tạo chi tiết của đầu phát điện và động cơ diesel

Đầu phát điện (Alternator) gồm hai phần:

• Rotor (phần quay): sinh ra từ trường.

• Stator (phần tĩnh): sinh ra dòng điện khi chịu tác động của từ trường.

Trong khi đó, động cơ diesel hoạt động theo nguyên lý nén – cháy: không khí được nén đến áp suất cao, sau đó phun nhiên liệu tạo ra vụ nổ, đẩy piston đi xuống tạo năng lượng quay trục khuỷu.

Sự kết hợp giữa động cơ và đầu phát giúp chuyển đổi năng lượng hóa học trong dầu diesel thành điện năng hiệu quả – đây là trọng tâm trong cấu tạo máy phát điện.

Xem thêm: Máy phát điện 400kVA

Hệ thống khởi động, làm mát và điều khiển trong máy phát điện

Để máy phát điện vận hành ổn định, ba hệ thống phụ trợ đóng vai trò quan trọng:

• Hệ thống khởi động: thường dùng motor điện hoặc tay quay khởi động piston.

• Hệ thống làm mát: sử dụng gió hoặc nước để giảm nhiệt độ.

• Bộ điều khiển trung tâm (Control Panel): hiển thị thông số như điện áp, tần số, giờ hoạt động, đồng thời điều khiển tự động bật/tắt khi mất điện.

Tất cả kết hợp thành một chu trình khép kín trong cấu tạo máy phát điện, đảm bảo an toàn và hiệu suất cao khi vận hành liên tục.

Ưu điểm của thiết kế cấu tạo máy phát điện diesel hiện đại

So với các dòng máy cũ, cấu tạo máy phát điện hiện nay có nhiều cải tiến:

• Khung chống ồn, chống rung.

• Động cơ tiết kiệm nhiên liệu 10–15%.

• Bảng điều khiển kỹ thuật số thông minh.

• Bộ ổn áp tự động AVR đảm bảo điện áp ổn định.
  Nhờ vậy, các dòng máy mới bền bỉ hơn, tiết kiệm hơn, và dễ bảo trì hơn nhiều so với thế hệ trước.

Xem thêm: Máy phát điện công nghiệp 300kVA

Nguyên lý hoạt động máy phát điện diesel – Cơ chế tạo điện và chu trình vận hành

Nguyên lý máy phát điện diesel – Cảm ứng điện từ tạo năng lượng

Nguyên lý máy phát điện diesel dựa trên hiện tượng cảm ứng điện từ. Khi rotor quay trong cuộn dây stator, các đường sức từ biến thiên tạo ra điện áp xoay chiều. Công thức cơ bản là:

E = B × L × v × sinθ
Trong đó:

• E: suất điện động cảm ứng

• B: mật độ từ thông

• L: chiều dài dây dẫn

• v: tốc độ quay của rotor

Điều này cho thấy, khi tốc độ và từ trường tăng, công suất điện sinh ra cũng tăng tương ứng.

Chu trình hoạt động của máy phát điện diesel từng bước

1. Nhiên liệu diesel được bơm vào buồng đốt.

2. Không khí được nén ở áp suất cao → sinh nhiệt.

3. Dầu diesel tự cháy → piston di chuyển.

4. Trục khuỷu quay → rotor quay → sinh điện.

5. Dòng điện được ổn áp và phân phối đến tải tiêu thụ.

Cả quá trình diễn ra liên tục, khép kín và được kiểm soát bởi bộ điều khiển trung tâm. Đây chính là nguyên lý hoạt động máy phát điện phổ biến nhất hiện nay.

Hiệu suất và yếu tố ảnh hưởng đến nguyên lý máy phát điện diesel

Hiệu suất trung bình của máy phát điện diesel đạt 85–95%. Các yếu tố ảnh hưởng gồm:

• Tốc độ quay động cơ.

• Hiệu suất nạp khí và đốt nhiên liệu.

• Nhiệt độ môi trường và độ ẩm.

• Tình trạng cuộn dây, rotor, và bộ ổn áp.

Việc bảo dưỡng định kỳ giúp đảm bảo nguyên lý máy phát điện diesel hoạt động ổn định và duy trì hiệu suất cao trong suốt tuổi thọ.

So sánh máy phát điện diesel và máy phát điện xăng

Tóm lại, nếu bạn cần sử dụng liên tục, nên chọn máy phát điện diesel vì hiệu suất cao, độ bền tốt và chi phí vận hành thấp.

Xem thêm: Máy phát điện công nghiệp 60kVA

Cách tối ưu hiệu quả hoạt động của máy phát điện diesel

Để hệ thống vận hành bền bỉ:

• Sử dụng nhiên liệu sạch, đúng tiêu chuẩn.

• Bảo dưỡng định kỳ 200–300 giờ chạy.

• Kiểm tra điện áp, dây nối, ắc quy.

• Đặt máy nơi thoáng mát, tránh ẩm ướt.

• Đảm bảo hệ thống cách âm và thoát khí tốt.

Khi vận hành đúng cách, nguyên lý hoạt động máy phát điện sẽ đạt hiệu suất tối đa, giảm hao nhiên liệu và kéo dài tuổi thọ máy.
